JK RVS Verdelers
Bij JK vloerverwarming produceren wij zelf de verdelers op maat voor de verschillende vloerverwarming installaties in onze productielocatie in Ede. Dit gebeurt exclusief voor onze eigen JK vloerverwarmingssystemen.
Onze verdelers worden geproduceerd uit roestvast staal, en kunnen in de cv-installatie niet oxideren, hierdoor hebben ze een zeer lange levensduur. Hierdoor kunnen ze ook niet voor vervuiling zorgen.
De verdelers zijn leverbaar van 1 t/m 13 groepen en worden voorzien van de benodigde appendages voor de juiste toepassing. Per ingeslepen/ ingefreesde -groep kan maximaal 90 meter slang worden aangesloten.
Informatie
RVS UITVOERING
De body van de verdeler wordt uit RVS (roestvast staal) gemaakt
WILO CIRCULATIE POMP
Wilo Para zelfgestuurde, energiezuinige pomp met LED-gebruikersinterface. Ontworpen voor geoptimaliseerde integratie met onze pomp verdeler.
2 TOT 13 GROEPEN
De verdelers zijn leverbaar van 1 t/m 13 groepen. En worden voorzien van de benodigde appendages voor de juiste toepassing.
GEPRODUCEERD IN EDE
Al onze verdelers worden geproduceerd in onze eigen fabriek in Ede, en zijn samengesteld met uitsluitend A-componenten.
VERDELERS
De verdelers voor verwarming die JK vloerverwarming gebruikt zijn onder te verdelen in twee verschillende types namelijk de Laag Temperatuur Verdeler (LTV-verdeler) met en zonder pomp. Op beide type verdelers kunnen tussen de 2 en 13 groepen vloerverwarming worden aangesloten.

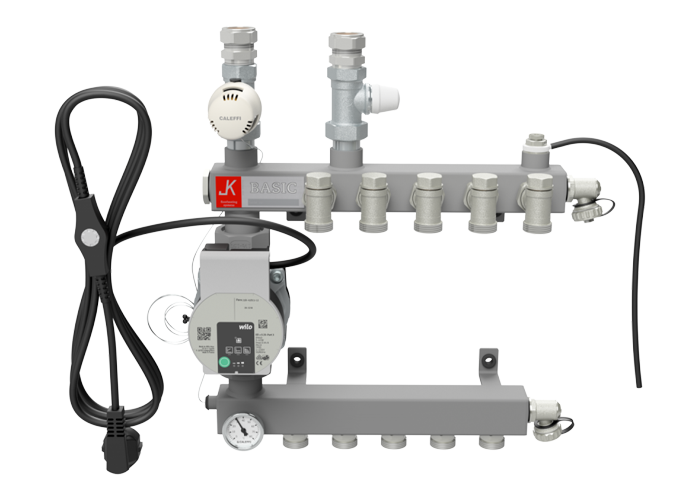

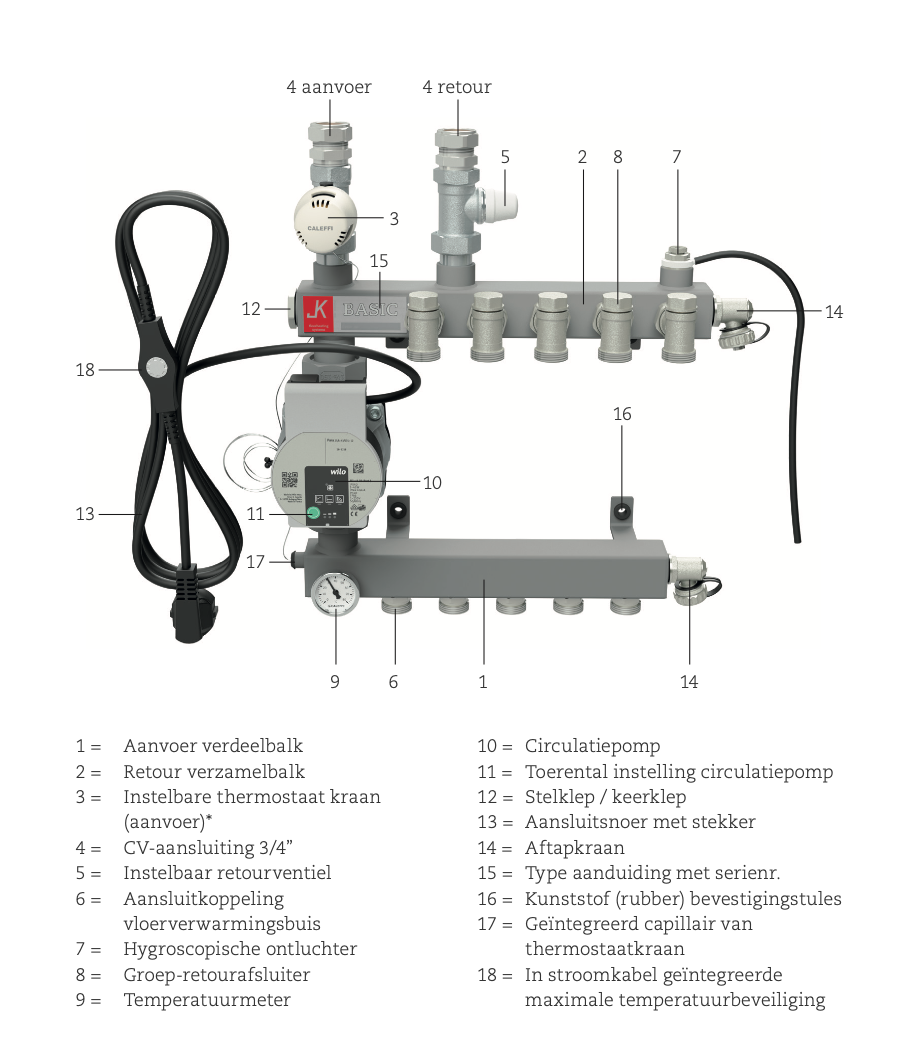

Verdeler met pomp
De verdeler met ingebouwde Wilo circulatiepomp (open verdeler) zorgt dat het cv-water wordt rondgepompt door de vloerverwarmingsgroepen, waaraan warm water uit de cv-installatie wordt toegevoegd als de ingestelde temperatuur die is ingesteld op de thermostaatkraan te laag wordt.
Als de kamerthermostaat vragend wordt ingesteld (de temperatuur hoger dan die in de ruimte) stroomt er warm water uit de warmtebron (cv-ketel) door de thermostaatkraan op de verdeler naar de pomp. Deze zorgt ervoor dat het warme water naar de aanvoer verdeelkoker stroomt. Hier stroomt het water gelijkmatig de verschillende vloerverwarmingsbuizen in.
In de aanvoerverdeelkoker zit een opnemer/voeler die de temperatuur van het water registreert en door geeft aan de thermostaatkraan. Deze regelt automatisch de gewenste temperatuur. Hierdoor wordt de temperatuur die de vloer in gaat constant gehouden. Het warme water stroomt door de vloerverwarmingsbuizen en geeft de warmte af aan de vloer. Het afgekoelde water komt terug in de verzamelkoker in de verdeler, waar het gedeeltelijk terug naar de warmtebron wordt gepompt om opnieuw te kunnen opwarmen. Het andere deel van het afgekoelde water wordt gebruikt om het nieuwe warme water dat wordt aangeleverd te mengen tot de gewenste (ingestelde) temperatuur.
Als beveiliging schakelt een temperatuur opnemer achter op de verdeler de pomp uit bij een te hoge watertemperatuur in de verdeler. Deze verdeler wordt vaak toegepast bij een cv-installatie met een hoge aanvoer temperatuur groter dan 55 graden en stadsverwarming (directe aansluiting).

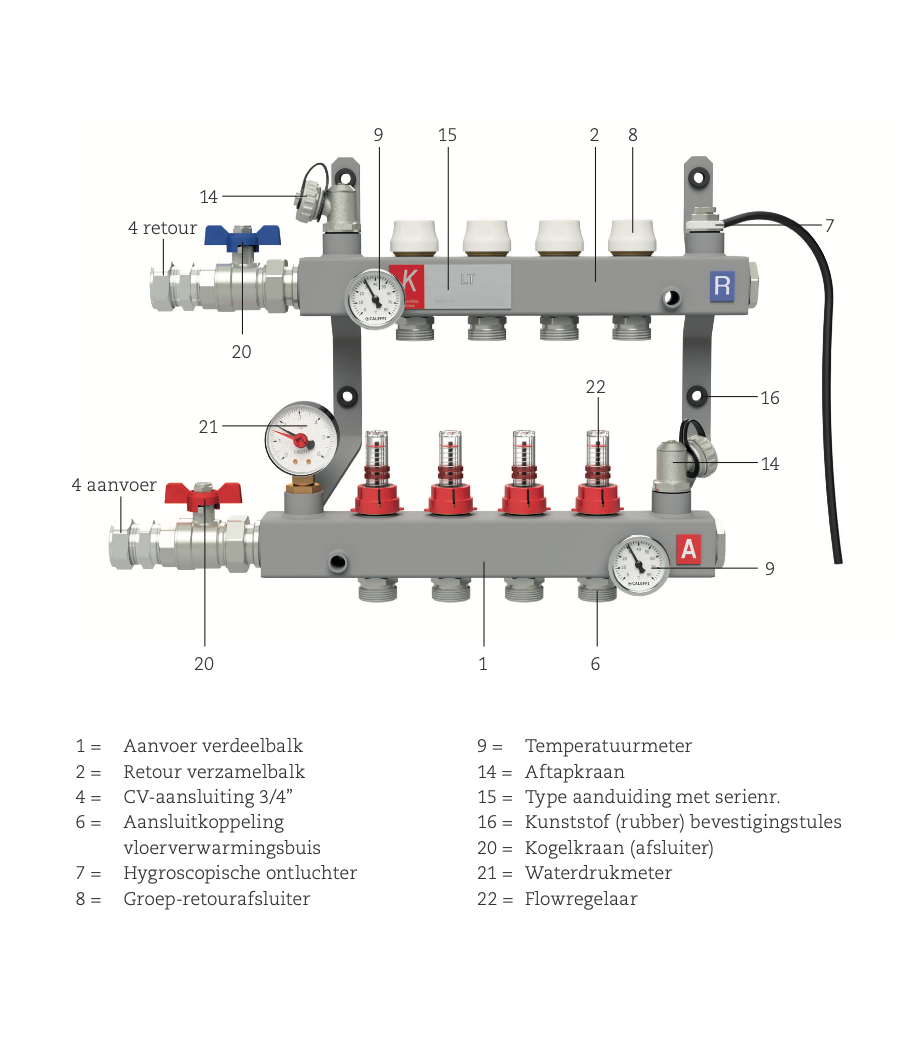

Verdeler zonder pomp
De LTV-verdeler zonder pomp (gesloten verdeler) kan geen cv-water mengen. Hierbij moet er de juiste temperatuur worden aangeleverd voor de vloerverwarming maximaal ca. 45 graden bij verwarming en 18 graden bij koeling. Deze verdeler wordt vaak toegepast in combinatie met een warmtepomp. De warmtepomp regelt in stappen de opwarming van het aanwezige water in de installatie.
Verdeler grootte
Pompverdeler
*Benodigde ruimte aan beide kanten is 150mm
| Groepen | Hoogte | Breedte | Benodigde ruimte* |
|---|---|---|---|
| 2 | 400 | 290 | 590 |
| 3 | 400 | 290 | 590 |
| 4 | 400 | 340 | 640 |
| 5 | 400 | 390 | 690 |
| 6 | 400 | 440 | 740 |
| 7 | 400 | 490 | 790 |
| 8 | 400 | 540 | 840 |
| 9 | 400 | 590 | 890 |
| 10 | 400 | 640 | 940 |
| 11 | 400 | 690 | 990 |
| 12 | 400 | 740 | 1040 |
| 13 | 400 | 790 | 1090 |

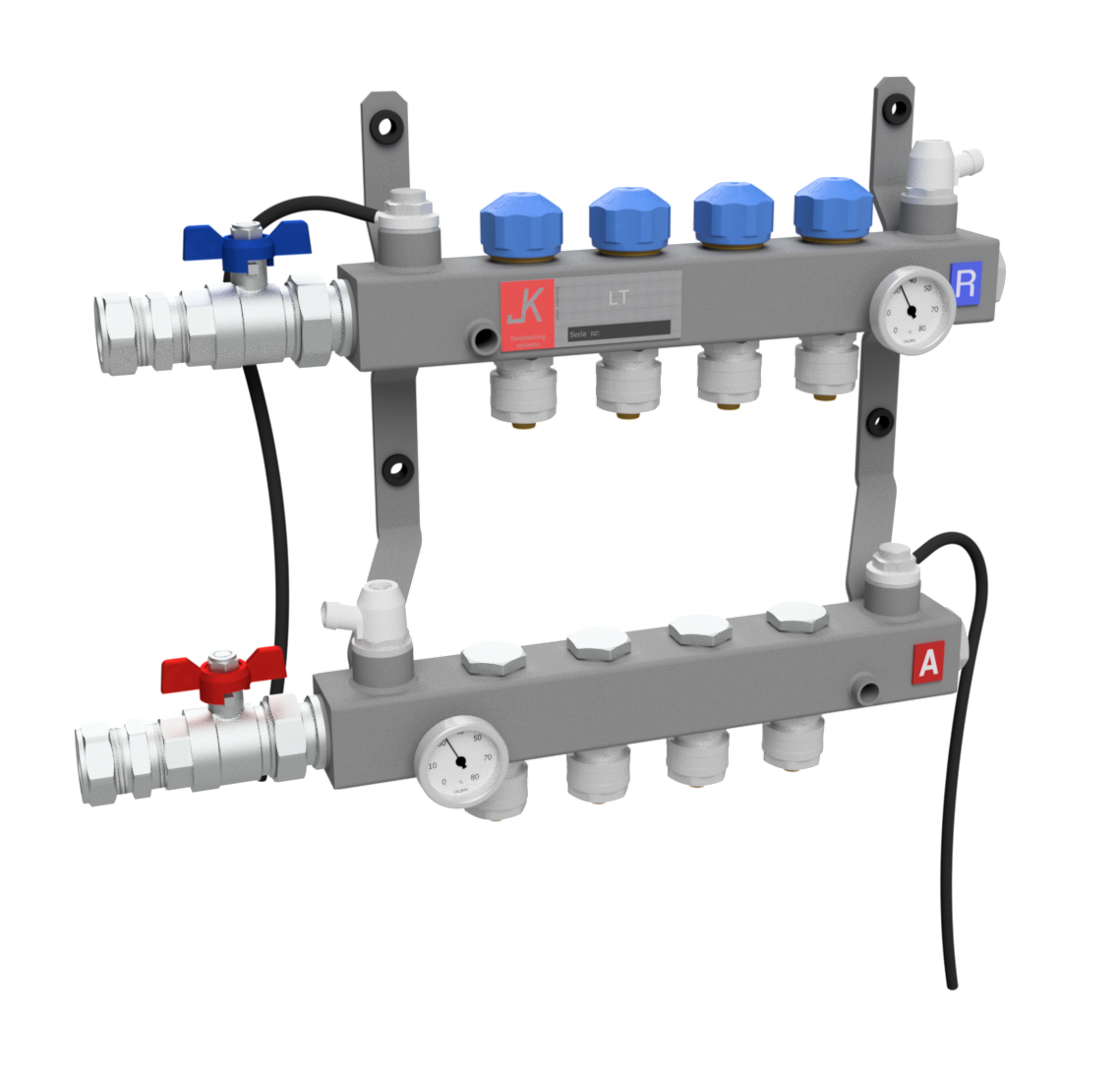

LT-verdeler
*Benodigde ruimte aan beide kanten is 75mm
| Groepen | Hoogte | Breedte | Benodigde ruimte* |
|---|---|---|---|
| 2 | 400 | 320 | 470 |
| 3 | 400 | 370 | 520 |
| 4 | 400 | 370 | 520 |
| 5 | 400 | 420 | 570 |
| 6 | 400 | 470 | 620 |
| 7 | 400 | 630 | 780 |
| 8 | 400 | 680 | 830 |
| 9 | 400 | 730 | 880 |
| 10 | 400 | 780 | 930 |
| 11 | 400 | 830 | 980 |
| 12 | 400 | 780 | 1030 |
| 13 | 400 | 930 | 1080 |
Veelgestelde vragen
De Basic verdeler is de meest gebruikte verdeler en perfect geschikt voor woningen welke voorzien zijn van een cv-ketel. Deze verdeler is voorzien van een A-label pomp. Deze pomp verzorgt geruisloos én energiezuinig de doorstroming van de juiste watertemperatuur door de vloerverwarmingsbuizen.
Bij een LT verdeler zit geen pomp, omdat deze verdeler alleen geschikt is bij warmtebronnen die niet warmer worden dan 45 °C, zoals bijvoorbeeld warmtepompen.
